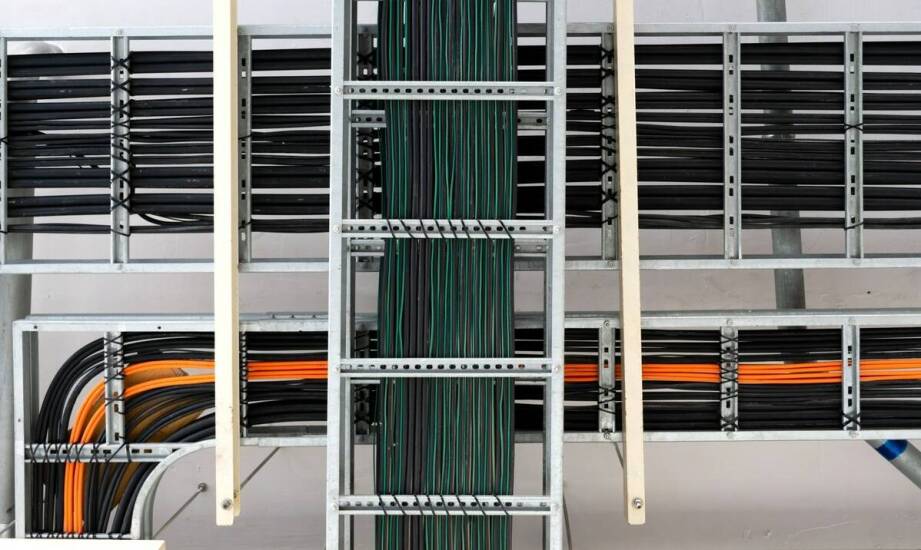

Kiedy samonośna konstrukcja drabinki kablowej ma sens na długich odcinkach trasy

W dużych halach produkcyjnych i nowoczesnych centrach magazynowych prowadzenie tras kablowych często napotyka barierę w postaci ograniczonej liczby punktów podparcia. Architektura takich obiektów opiera się na rozległych przestrzeniach, gdzie główny rozstaw słupów nośnych wynosi zazwyczaj od 10 do nawet 12 metrów. Próba zastosowania w tych warunkach klasycznych systemów wsporczych generuje poważne komplikacje inżynieryjne. Standardowe rozwiązania wymagają podwieszenia do sufitu lub mocowania do ścian co 1,5 do 2,5 metra. Wymusza to budowę dodatkowych, kosztownych podkonstrukcji stalowych, które obciążają dach i kolidują z innymi instalacjami w budynku. Zależność między liczbą wymaganych zawieszeń a całkowitym czasem montażu sprawia, że inżynierowie szukają alternatywnych metod układania ciężkich przewodów zasilających na znacznych odległościach.

Zdolność do przenoszenia obciążeń między oddalonymi podporami

Przystosowanie trasy kablowej do pokonywania dużych rozpiętości opiera się na specyficznej budowie profili bocznych. Standardowa wersja produktu posiada ażurową konstrukcję ułatwiającą szybki montaż, jednak jej otwarty kształt łatwiej ulega odkształceniom pod ciężarem grubszych przewodów. Rozwiązaniem tego wyzwania jest zamknięta geometria burt, która drastycznie zwiększa moment bezwładności całego elementu. Taka budowa sprawia, że główny ciężar instalacji rozkłada się równomiernie, co zapobiega nadmiernemu ugięciu przęsła na odcinkach sięgających kilkunastu metrów. Sztywność układu pozwala na traktowanie go w obliczeniach statycznych jak pełnoprawnej belki nośnej.

Decyzja o zmianie technologii zależy przede wszystkim od parametrów brzegowych konkretnego projektu instalacyjnego. Kiedy odległość między dostępnymi punktami podparcia przekracza 5 metrów, a ciężar prowadzonych kabli rośnie powyżej 1 kN/m, klasyczne metody przestają być wystarczające. Właśnie w takich skrajnych scenariuszach architektonicznych drabinki samonośne pozwalają ominąć konstrukcyjne ograniczenia budynku. Zastosowanie wzmocnionych profili eliminuje konieczność zagęszczania siatki punktów mocujących do sufitu, co okazuje się kluczowe w miejscach o utrudnionym dostępie serwisowym.

Ograniczenie liczby elementów złącznych bezpośrednio przekłada się na mniejsze zużycie materiału montażowego. Produkowane przez firmę BAKS systemy tras kablowych w wysokich wariantach H100 czy H200 radzą sobie z rozpiętością przęseł dochodzącą do 12 metrów. Konstrukcje te zabezpiecza się grubymi powłokami cynkowymi, co gwarantuje wieloletnią ochronę korozyjną w trudnych warunkach środowiskowych. Solidne scalanie poszczególnych odcinków specjalnymi łącznikami usztywnia cały bieg, zapewniając stabilność instalacji nawet przy maksymalnym dopuszczalnym obciążeniu liniowym.

Integracja układów zasilania w wielkopowierzchniowych obiektach

Redukcja punktów wsporczych przynosi największe korzyści w przestrzeniach charakteryzujących się dużym zagęszczeniem różnorodnych instalacji technologicznych. W halach przemysłowych, zakładach przetwórczych oraz elektrowniach kable zasilające muszą bezpiecznie mijać rozbudowane systemy wentylacyjne czy rurociągi chłodnicze. Brak konieczności instalowania gęstego systemu wieszaków ułatwia koordynację przestrzenną wszystkich branż pracujących na obiekcie. Instalatorzy mogą prowadzić linie energetyczne bezpośrednio między głównymi dźwigarami dachu, nie ingerując w lżejsze strefy konstrukcyjne.

Otwarta struktura szczebli wewnątrz wzmocnionych burt ułatwia utrzymanie właściwych parametrów pracy samych przewodów. Przesyłanie dużych prądów w zakładach produkcyjnych powoduje silne nagrzewanie się izolacji, co wymaga zapewnienia odpowiedniej cyrkulacji powietrza. Swobodny przepływ wiatru wokół ułożonych kabli skutecznie obniża temperaturę całej magistrali energetycznej, minimalizując zjawisko przegrzewania się układu. Ułatwia to również naturalne odprowadzanie kurzu i zanieczyszczeń przemysłowych, które w zamkniętych korytkach mogłyby tworzyć niepożądane warstwy izolacji termicznej.

Zaawansowane trasy kablowe odgrywają także ważną rolę w budynkach o podwyższonych rygorach bezpieczeństwa pożarowego. Wybrane modele o odpowiedniej grubości blachy i sprawdzonych rozwiązaniach montażowych przechodzą rygorystyczne testy w instytutach badawczych. Uzyskanie certyfikatów ogniowych E30 lub E90 od jednostek takich jak CNBOP-PIB potwierdza, że układ utrzyma ciągłość zasilania urządzeń ratowniczych podczas trwającego pożaru. Mocna baza oparta na zamkniętych profilach nie odkształca się gwałtownie pod wpływem wysokiej temperatury, dając służbom niezbędny czas na ewakuację.

Wybór odpowiedniej technologii prowadzenia kabli opiera się na chłodnej kalkulacji nośności, odległości między podporami oraz łącznej wagi miedzianych żył. Odejście od standardowych rozwiązań na rzecz konstrukcji o wysokim momencie bezwładności rozwiązuje problem braku gęstej siatki słupów w nowoczesnym budownictwie. Zrozumienie mechaniki przenoszenia obciążeń przez specjalistyczne profile pozwala projektantom na bezpieczne wyznaczanie tras zasilających w najbardziej wymagających obiektach przemysłowych.
