Jak wyniki laboratoryjnych analiz gruntu zmieniają ocenę nośności podłoża przed projektowaniem

Projektant drogi, wiaduktu czy mostu nie może opierać się wyłącznie na wizualnym opisie warstw wyciągniętych z odwiertu. Taki makroskopowy obraz daje inżynierowi jedynie ogólne pojęcie o typie materiału znajdującego się pod powierzchnią terenu. Stanowi on punkt wyjścia, jednak nie wystarcza do precyzyjnych obliczeń nośności, prognozowania osiadań ani do projektowania bezpiecznych fundamentów. Aby podjąć odpowiedzialne i poprawne decyzje, konstruktor potrzebuje twardych danych liczbowych. Właśnie dlatego tak duże znaczenie ma przekazanie pobranych próbek podłoża do kontrolowanego środowiska badawczego. Zastosowanie specjalistycznej aparatury pozwala zebrać komplet rzetelnych parametrów fizycznych i mechanicznych. Zapewnia to bezpieczne i rzetelne przygotowanie całego projektu infrastrukturalnego.

Podstawowe parametry fizyczne i mechaniczne podłoża

Każda ocena przydatności terenu pod dużą inwestycję wymaga na wczesnym etapie określenia elementarnych cech gruntu. Analiza składu granulometrycznego stanowi podstawę klasyfikacji materiału według obowiązującej normy PN-EN ISO 14688. Badanie to polega na rygorystycznym wydzieleniu frakcji ziaren o różnych średnicach przy użyciu zestawu sit laboratoryjnych. Otrzymany wynik pozwala z dużym prawdopodobieństwem przewidzieć zachowanie podłoża pod obciążeniem oraz opisać jego właściwości filtracyjne. Grunty gruboziarniste znacznie lepiej przenoszą ciężar wielkich konstrukcji i ułatwiają naturalny drenaż. Z kolei drobnoziarniste gliny lub pyły silnie zatrzymują wodę, co potęguje problemy ze statecznością przy intensywnych opadach.

Kolejnym niezwykle ważnym wskaźnikiem jest wilgotność naturalna, oznaczana w dokumentacji geotechnicznej symbolem wn. Wyraża ona dokładny stosunek masy wody do suchej masy badanej próbki. Wysoki poziom nasycenia wodą obniża wytrzymałość na ścinanie w przypadku typowych gruntów spoistych. Słabsza struktura podłoża wymusza na projektantach poszukiwanie rozwiązań alternatywnych. Inżynierowie muszą wtedy planować wymianę podłoża lub stosować głębokie palowanie, co znacząco podnosi koszty całej inwestycji.

W ocenie zachowania glin, iłów i pyłów główną rolę odgrywają granice konsystencji Atterberga. Wyznacza się granicę płynności, przy której badany materiał zaczyna zachowywać się jak ciecz, oraz odpowiednią granicę plastyczności. Różnica wyliczana między tymi dwiema wartościami definiowana jest w geologii jako indeks plastyczności. Wysoki indeks plastyczności sygnalizuje skłonność gruntu do deformacji, co stanowi wyzwanie przy budowie dróg szybkiego ruchu. Uzupełnieniem tego obrazu jest gęstość objętościowa, która określa masę próbki w stanie nienaruszonym. Wskaźnik ten bezpośrednio pozwala inżynierom ocenić realną stabilność projektowanych nasypów.

Integracja wyników z badaniami terenowymi

Pojedynczy parametr wyizolowany z szerszego kontekstu geologicznego rzadko daje projektantowi pełną wiedzę o sytuacji na placu budowy. Zebrane wyniki należy analizować łącznie i odnosić je do ciągłego profilu wytypowanego dla danego obszaru. Glina o wysokiej plastyczności w połączeniu z wilgotnością przekraczającą granicę płynności to dla inżyniera wyraźny sygnał ostrzegawczy. Wskazuje to na poważne problemy z zachowaniem stabilności w okresie wiosennych roztopów. Taka kombinacja cech zauważalnie zwiększa ryzyko nierównomiernego osiadania pod ciężarem układanego nasypu drogowego. Skorelowane parametry pozwalają na wyznaczenie spójności i kąta tarcia wewnętrznego, co bezpośrednio warunkuje nośność posadowienia obiektów inżynierskich.

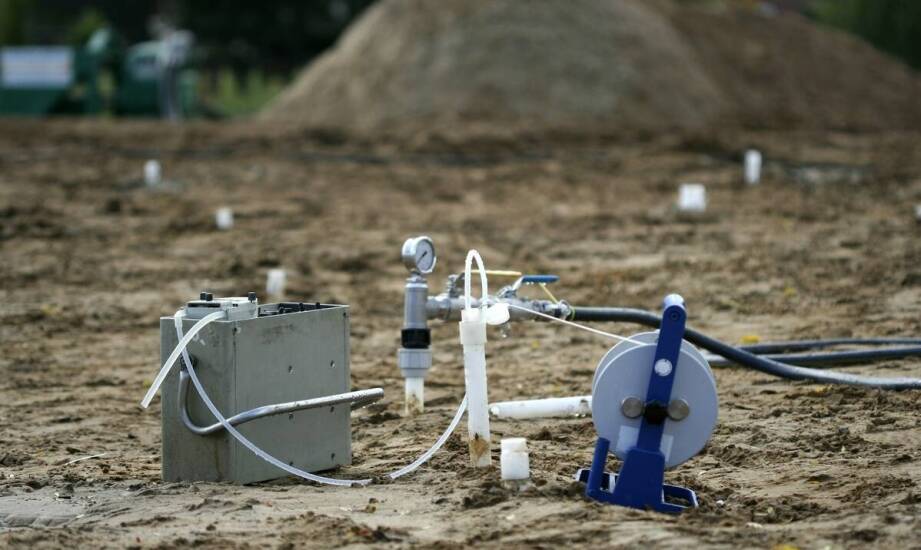

Aby zyskać maksymalną pewność co do panujących warunków gruntowych, specjaliści weryfikują zebrane dane z różnych źródeł. Pobrane próbki mogą ulec drobnym zaburzeniom strukturalnym w trakcie długiego transportu do stanowisk pomiarowych. Z tego powodu badania laboratoryjne gruntów zestawia się regularnie ze stacjonarnymi wierceniami rdzeniowymi oraz sondowaniami statycznymi CPT. Profilowanie ciągłe za pomocą sondy stożkowej dostarcza szczegółowych informacji o oporze podłoża na różnych głębokościach. Uzyskane w terenie wartości pomiarowe kalibruje się następnie przy użyciu modułów odkształcenia wyliczonych w sterylnych warunkach.

Takie kompleksowe i metodyczne podejście pozwala zniwelować rozbieżności badawcze i stworzyć wysoce wiarygodny model geotechniczny. Przedsiębiorstwo Geologiczne Geoprojekt Szczecin od wielu lat realizuje podobne zintegrowane analizy. Równoległe łączenie bezpośrednich testów terenowych z pracą analityczną znacząco ułatwia projektowanie posadowień masywnych mostów i wiaduktów. Odpowiednio wysoki kąt tarcia wewnętrznego potwierdzony w badaniach daje możliwość rezygnacji z głębokiego fundamentowania na rzecz oszczędniejszych rozwiązań.

Redukcja niepewności w procesie projektowym

Ostateczna wartość szczegółowych analiz parametrów fizyczno-mechanicznych sprowadza się do drastycznego ograniczenia ryzyka inwestycyjnego. Wieloaspektowe rozpoznanie warunków gruntowych pozwala uniknąć przewymiarowania planowanej konstrukcji. Twórca projektu nie musi zakładać skrajnie niekorzystnych scenariuszy obciążeniowych, jeśli dysponuje twardymi dowodami z przeprowadzonych testów. Dokładne dopasowanie wybranej technologii posadowienia do rzeczywistych właściwości podłoża sprzyja bezawaryjnej eksploatacji dróg i mostów. Zmniejsza to prawdopodobieństwo wystąpienia niespodziewanych problemów budowlanych oraz redukuje konieczność przeprowadzania kosztownych napraw naprawczych w przyszłości.
