Dlaczego dokumentacja hali produkcyjnej wymaga zgrania branż i uzgodnień

Zmiana technologii produkcji w funkcjonującym lub planowanym zakładzie generuje konkretne wytyczne dla całej bryły budynku. Inwestor decydujący się na montaż nowej linii technologicznej z suwnicami o większym udźwigu narzuca inżynierom weryfikację nośności posadzki, wysokości użytkowej oraz układu torów jezdnych. Taka decyzja pociąga za sobą lawinę zmian inżynieryjnych. Modyfikacje wpływają bezpośrednio na trasy kanałów wentylacyjnych, systemy oddymiania i zasilanie elektryczne. Dobrze przygotowany projekt hali produkcyjnej traktuje obiekt jako powiązany system, w którym przesunięcie jednej instalacji oddziałuje na parametry pożarowe i nośne całego układu. Brak wcześniejszej koordynacji na papierze i w modelu cyfrowym często skutkuje przestojami podczas prac wykonawczych.

Zależności między branżami w dokumentacji obiektu przemysłowego

Dokumentacja wykonawcza obiektu przemysłowego nie składa się z niezależnych opracowań. Działa jako ścisły system wzajemnych zależności między architekturą, konstrukcją, instalacjami i docelową technologią. Punktem wyjścia zawsze pozostaje układ funkcjonalny wynikający z planowanego procesu wytwórczego w danej branży. Rozmieszczenie ciągów logistycznych, stanowisk obróbki i zautomatyzowanych stref magazynowych wyznacza inżynierom konkretną siatkę słupów, maksymalne rozpiętości dźwigarów dachowych oraz optymalne lokalizacje bram i doków przeładunkowych. Szkielet nośny przyjmuje surowe obciążenia dynamiczne generowane przez pracę urządzeń, dlatego jego parametry muszą odpowiadać drganiom i cyklom hamowania konkretnych maszyn. Z kolei specjalistyczne instalacje technologiczne, obejmujące rurociągi z chłodziwem czy sprężone powietrze, wymagają precyzyjnego zaplanowania przejść przez żelbetowe ściany i stalowe stropy.

Kolejność weryfikacji poszczególnych branż ma decydujące znaczenie dla powodzenia inwestycji przemysłowej. Logiczny przebieg prac projektowych obejmuje następujące etapy:

• ułożenie koncepcji samego układu technologicznego, dostosowanego do cyklu życia produktu,
• stworzenie wstępnej bryły architektoniczno-konstrukcyjnej na bazie wytycznych maszynowych,
• nałożenie na szkielet cyfrowych modeli instalacji sanitarnych, elektrycznych i teletechnicznych,
• sprawdzenie konfliktów przestrzennych w oprogramowaniu trójwymiarowym.

Każdy kolejny krok projektowania zamyka się twardym sprawdzeniem dostępnej przestrzeni. Wykorzystanie nowoczesnego środowiska modelowania pozwala weryfikować, czy fizyczne gabaryty potężnych kanałów wentylacyjnych lub koryt kablowych omijają zaplanowane trasy transportu bliskiego.

Kolizje przestrzenne i rola uzgodnień z rzeczoznawcami ppoż.

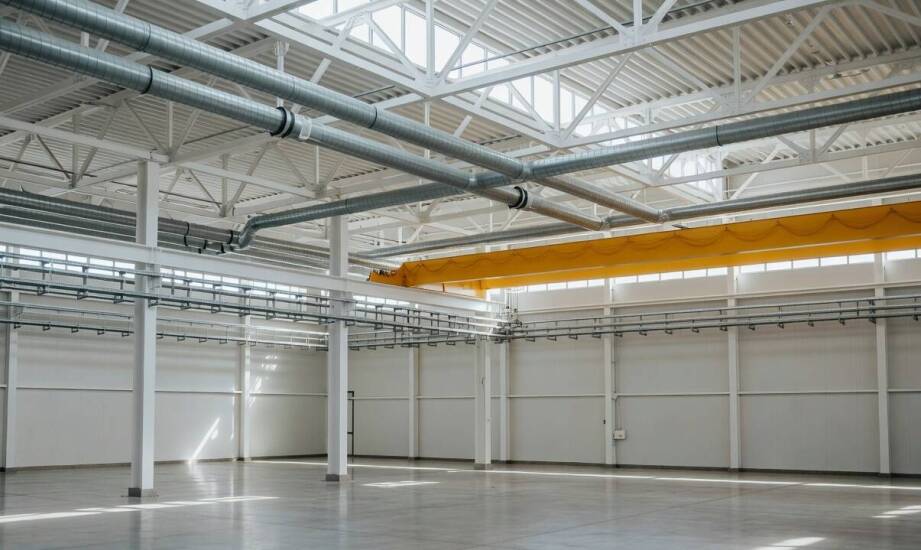

Newralgiczne punkty styku różnych dziedzin inżynieryjnych najszybciej ujawniają się w ciasnej przestrzeni podsufitowej oraz w obrębie zaawansowanych fundamentów. Główne konflikty zazwyczaj generują tory jezdne maszyn dźwigowych, które silnie ograniczają miejsce dla grubych przewodów wentylacyjnych, szynoprzewodów oświetleniowych oraz systemów zasilania. Z kolei posadzka przemysłowa musi bezpiecznie przenieść naciski punktowe ciężkich maszyn produkcyjnych, co często wymusza lokalne pogrubienie płyty żelbetowej lub wykonanie głębokich fundamentów odizolowanych od reszty budynku. Standardowa wentylacja bytowa regularnie rywalizuje o objętość dachu z potężnymi odciągami miejscowymi, neutralizującymi opary chemiczne z poszczególnych stanowisk.

Właściwe zbilansowanie tych skomplikowanych układów wymaga stałej współpracy z niezależnymi ekspertami do spraw zabezpieczeń przeciwpożarowych. Opracowanie bezpiecznych dróg ewakuacji oraz czytelnego podziału na strefy pożarowe determinuje wielkość klap dymowych, długość kurtyn oraz wydatek pomp tryskaczowych. Zgodnie z rygorystycznymi wymogami prawnymi, uzgodnienie ppoż. dla stref produkcyjno-magazynowych obowiązuje przy powierzchni przekraczającej 1000 m² dla gęstości obciążenia ogniowego powyżej 500 MJ/m². Identyczny obowiązek formalny obejmuje obiekty o łącznej powierzchni powyżej 2000 m² przy obciążeniu ponad 500 MJ/m², a także wszystkie wielkogabarytowe hale o powierzchni ponad 5000 m², niezależnie od wyliczonej wartości obciążenia ogniowego. Odrzucenie przygotowanej koncepcji przez rzeczoznawcę pod koniec procesu projektowego zmusza cały zespół do burzenia wypracowanego układu i przeprojektowania zatwierdzonych wcześniej tras instalacyjnych.

Odpowiedzialność za ostateczną spójność kilkunastu tomów dokumentacji technicznej spoczywa na generalnym wykonawcy inwestycji lub głównym podmiocie koordynującym. Błędy wynikające ze słabego przepływu informacji pomiędzy konstruktorem a technologiem uderzają w budżet zamawiającego, zatrzymując front robót. W codziennej praktyce firmy SCALIO kompleksowy projekt hali produkcyjnej bazuje na zintegrowanej koordynacji wewnątrz cyfrowego środowiska BIM. Takie podejście eliminuje krytyczne ryzyko wchodzenia krzyżujących się instalacji w wyznaczone strefy pracy ludzi i zautomatyzowanych maszyn.

Wartość precyzyjnie przygotowanej koncepcji technicznej ocenia się przez pryzmat bezproblemowej realizacji na placu budowy. Rzetelna, sprawdzona pod każdym kątem dokumentacja skutecznie redukuje ryzyko niespodziewanych przerw w robotach montażowych, skraca łączny czas wznoszenia obiektu i zabezpiecza płynność finansową inwestora. Zgranie wymagającej architektury z ciężką konstrukcją i zawiłą technologią na wczesnym etapie papierowym ułatwia przedsiębiorstwu przejście przez urzędowe procedury i terminowe uruchomienie nowego zakładu.
